マルチフォーマット・マトリックス・スイッチャー XS-1HD
-
-
-
オプション
-
-

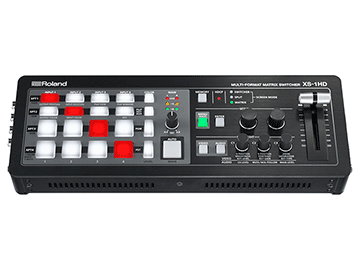

マルチフォーマット・マトリックス・スイッチャー XS-1HD の特長
マルチ・スクリーン出力や画面合成が可能な、フルHD対応マルチフォーマット・マトリックス・スイッチャー。
最大WUXGA/1080p、高画質4:4:4/10bit処理
全入力にフレーム・シンクロナイザーとスケーラーを搭載
入力された4種類の映像を4つの出力に自由に割り当てることができる「マトリクス・モード」以外にも、PinP、キー合成、ディゾルブ切り替えが可能な「スイッチャー・モード」、最大3画面のPinPが可能な「スプリット・モード」を搭載
HDMI4系統、アナログ1系統入力の8chデジタル・オーディオ・ミキサー搭載
EDIDエミュレーター搭載、HDCP対応
USBメモリーからの静止画読み込みも可能
ラインレベル対応のステレオ入出力を搭載。HDMIから入力された音声とミックスできます。
マルチフォーマット・マトリックス・スイッチャー XS-1HD に関するご注意
アナログ映像の入出力はありません。
Wi-Fiは内蔵されていません。ケーブルレスでの外部コントロールは行えません。
USBメモリーはあらかじめ本機でフォーマットを行う必要があります。本機でフォーマットされていないUSBメモリーは認識されません。

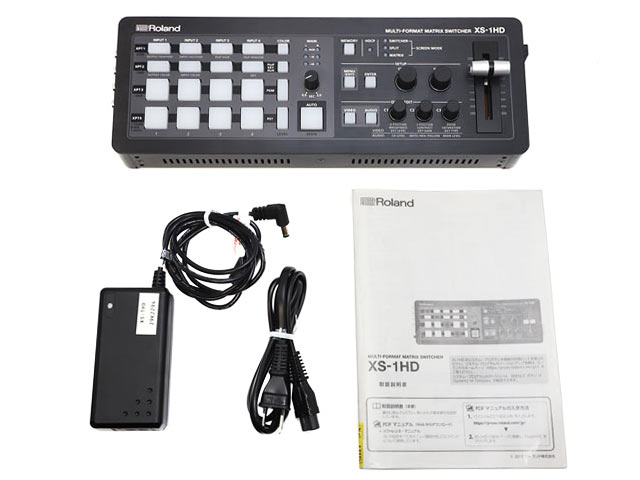

マルチフォーマット・マトリックス・スイッチャー XS-1HD 同梱物
・ ACアダプター
・ 電源コード
・ 取扱説明書
マルチフォーマット・マトリックス・スイッチャー XS-1HD 主な仕様
映像処理/量子化
4:4:4(Y/Pb/Pr、RGB)、10ビット/4:2:2(Y/Pb/Pr)、10ビット

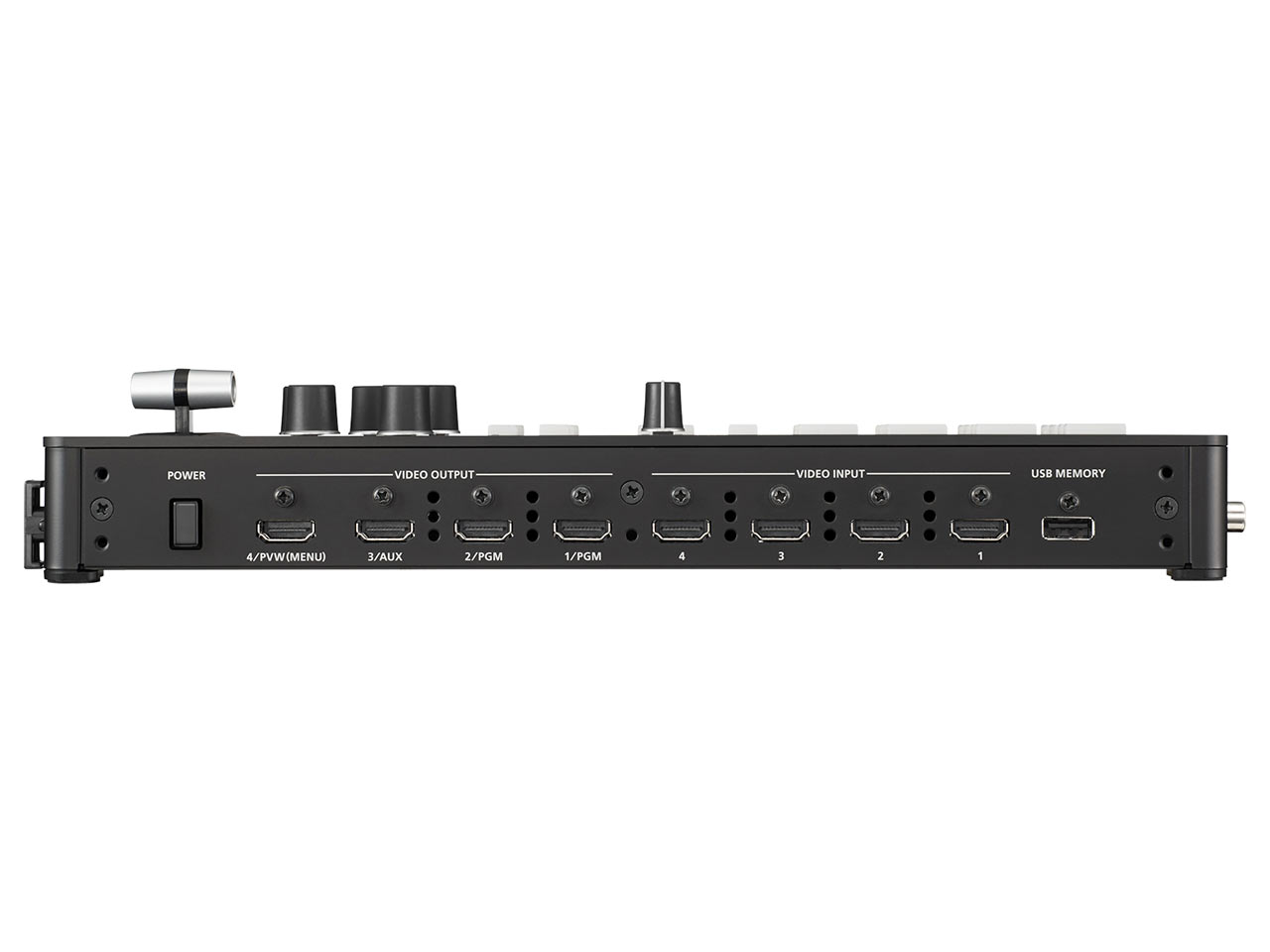

映像入力
HDMI: タイプA×4(HDMI INPUT 1〜4) ※HDCP対応
映像出力
HDMI: タイプA×4(HDMI OUTPUT 1〜4) ※HDCP対応
映像フォーマット
入力のみ対応：480/59.94i、576/50i、480/59.94p、576/50p、800×600/60
フレームレート設定が50Hzのとき、出力リフレッシュレートは75Hz：1024×768/60、1280×720/60、1280×800/60、1366×768/60、1280×1024/60、1400×1050/60
720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、1600×1200/60、1920×1080/60、1920×1200/60 RB
※CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
※フレームレート：59.94Hz(NTSC)または50Hz(PAL)
映像効果
出力モード：Switcher、Split、Matrix
トランジション：ミックス、カット（出力モードに依存）
コンポジション（キーヤー）：1（出力モードに依存）
その他：HDCP対応、テストパターンジェネレーター
静止画
内蔵メモリー：1
最大サイズ：1920×1200
フォーマット：Windows Bitmap File(.bmp)1ピクセル24ビット非圧縮
音声処理/量子化
サンプリングレート：24ビット/48kHz
音声入力端子
HDMI：HDMIタイプA×4、AUDIO IN：RCAピンタイプ
音声出力端子
HDMI：HDMIタイプA×4、AUDIO OUT：RCAピンタイプ、PHONES：ステレオミニタイプ
音声入力レベル/インピーダンス
AUDIO IN：−10dBu(最大入力レベル：＋8dBu)/15kΩ
音声出力レベル/インピーダンス
AUDIO OUT：−10dBu(最大出力レベル：＋8dBu)/1kΩ、PHONES：72mW＋72mW(32Ω負荷時)/10Ω
音声フォーマット
HDMI：リニアPCM、24ビット、48kHz、2ch
音声処理
ミキサー：4ch(ディレイ：最大500ms、オーディオフォロー)、テストトーンジェネレーター
外部端子
REMOTE：RS-232 9ピンD-subタイプ(オス)×1(外部制御用)、USB MEMORY：USB Aタイプ×1(USBメモリー用)
プリセットメモリー
16 ※オートメモリー機能搭載
電源
ACアダプター
消費電流/消費電力
2.1A/25W
外形寸法/質量
328(W)×117(D)×57(H)mm/1.2kg
1日 1泊 2泊 3泊 4泊 5泊 6泊 7泊 8泊 9泊 ¥12,800 ¥12,800 ¥17,920 ¥20,480 ¥23,040 ¥25,600 ¥28,160 ¥30,720 ¥33,280 ¥35,840 10泊 11泊 12泊 13泊 14泊 15泊 16泊 17泊 18泊 19泊 ¥38,400 ¥39,680 ¥40,960 ¥42,240 ¥43,520 ¥44,800 ¥46,080 ¥47,360 ¥48,640 ¥49,920 20泊 21泊 22泊 23泊 24泊 25泊 26泊 27泊 28泊 29泊 ¥51,200 ¥52,480 ¥53,760 ¥55,040 ¥56,320 ¥57,600 ¥58,880 ¥60,160 ¥61,440 ¥62,720
