映像 |
映像処理 |
4:2:2(Y/Pb/Pr)、8ビット |
入力端子 |
INPUT 1〜3 : HDMIタイプA×3
※HDCP対応
INPUT 4:HDMIタイプA
※HDCP対応
※マルチフォーマット対応 |
出力端子 |
OUTPUT 1〜2:HDMIタイプA×2
※HDCP対応 |
入力映像フォーマット |
INPUT 1〜3
720/59.94p、720/60p ※1、※3
720/50p ※1、※4
1080/59.94i、1080/60i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※2、※3
1080/50i、1080/50p、1080/25p ※2、※4
1080/23.98p、1080/24p ※2
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 システムフォーマット「720p」設定時
※2 システムフォーマット「1080i」または「1080p」設定時
※3 フレーム・レート「59.94Hz」設定時
※4 フレーム・レート「50Hz」設定時 |
INPUT 4
480/59.94i、480/59.94p、720/59.94p、720/60p、1080/59.94i、1080/60i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1
576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2
1080/23.98p、1080/24p
VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)
WXGA(1280×800/60Hz)、SXGA(1280×1024/60Hz)
FWXGA(1366×768/60Hz)、SXGA+(1400×1050/60Hz)
UXGA(1600×1200/60Hz)、WUXGA(1920×1200/60Hz)
※リフレッシュ・レートは、各解像度の最大値です。
※CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
※1920×1200/60Hz:Reduced blanking
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 フレーム・レート「59.94Hz」設定時
※2 フレーム・レート「50Hz」設定時 |
静止画(Still Image):
Bitmap File(.bmp)最大1920×1080、24ビットカラー、無圧縮
PNG File(.png)最大1920×1080、24ビットカラー
※最大4枚まで内蔵不揮発メモリーに記憶可能
※PNGαチャンネルは非対応です。 |
出力映像フォーマット |
OUTPUT 1〜2:
720/59.94p ※1、※4
720/50p ※1、※5
1080/59.94i ※2、※4
1080/50i ※2、※5
1080/59.94p ※3、※4
1080/50p ※3、※5
※1 システムフォーマット「720p」設定時
※2 システムフォーマット「1080i」設定時
※3 システムフォーマット「1080p」設定時
※4 フレーム・レート「59.94Hz」設定時
※5 フレーム・レート「50Hz」設定時 |
映像エフェクト |
切り替え:カット、ミックス(ディゾルブ/FAM/NAM)、ワイプ(8種類)
合成:ピクチャー・イン・ピクチャー(四角型、丸型、菱型)、スプリット(2種類)、キー(ルミナンス・キー、クロマ・キー)、DSK(ルミナンス・キー、クロマ・キー)
その他:左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード(音声、映像:白または黒)、テスト・パターン出力 |
音声 |
音声処理 |
サンプリング・レート:24ビット/48kHz |
音声フォーマット |
リニアPCM、24ビット/48kHz、2ch |
入力端子 |
INPUT 1〜4:HDMIタイプA×4
AUDIO IN 1〜2:XLR-3-31タイプ(バランス、ファンタム電源DC 48V、14mA Max)
LINE IN:RCAピン・タイプ
MIC/AUX IN:ステレオ・ミニ・タイプ(プラグイン・パワー対応) |
出力端子 |
OUTPUT1〜2:HDMIタイプA×2
AUDIO OUT L、R:TRS標準タイプ
PHONES:ステレオ・ミニ・タイプ |
規定入力レベル |
AUDIO IN 1〜2:-60〜+4dBu(最大入力レベル:+24dBu)
LINE IN:-10dBu(最大入力レベル:+10dBu)
MIC/AUX IN:-51〜-10dBu(最大入力レベル:+10dBu) |
入力インピーダンス |
AUDIO IN 1〜2:10kΩ
LINE IN:15kΩ
MIC/AUX IN:10kΩ |
規定出力レベル |
AUDIO OUT L、R:+4dBu(最大出力レベル:+24dBu)
PHONES:72mW+72mW(32Ω負荷時) |
出力インピーダンス |
AUDIO OUT L、R:600Ω
PHONES:10Ω |
オーディオエフェクト |
ディレイ、ハイパスフィルター、ディエッサー、コンプレッサー、ノイズゲート、イコライザー、リミッター、リバーブ、テスト・トーン出力 |
その他 |

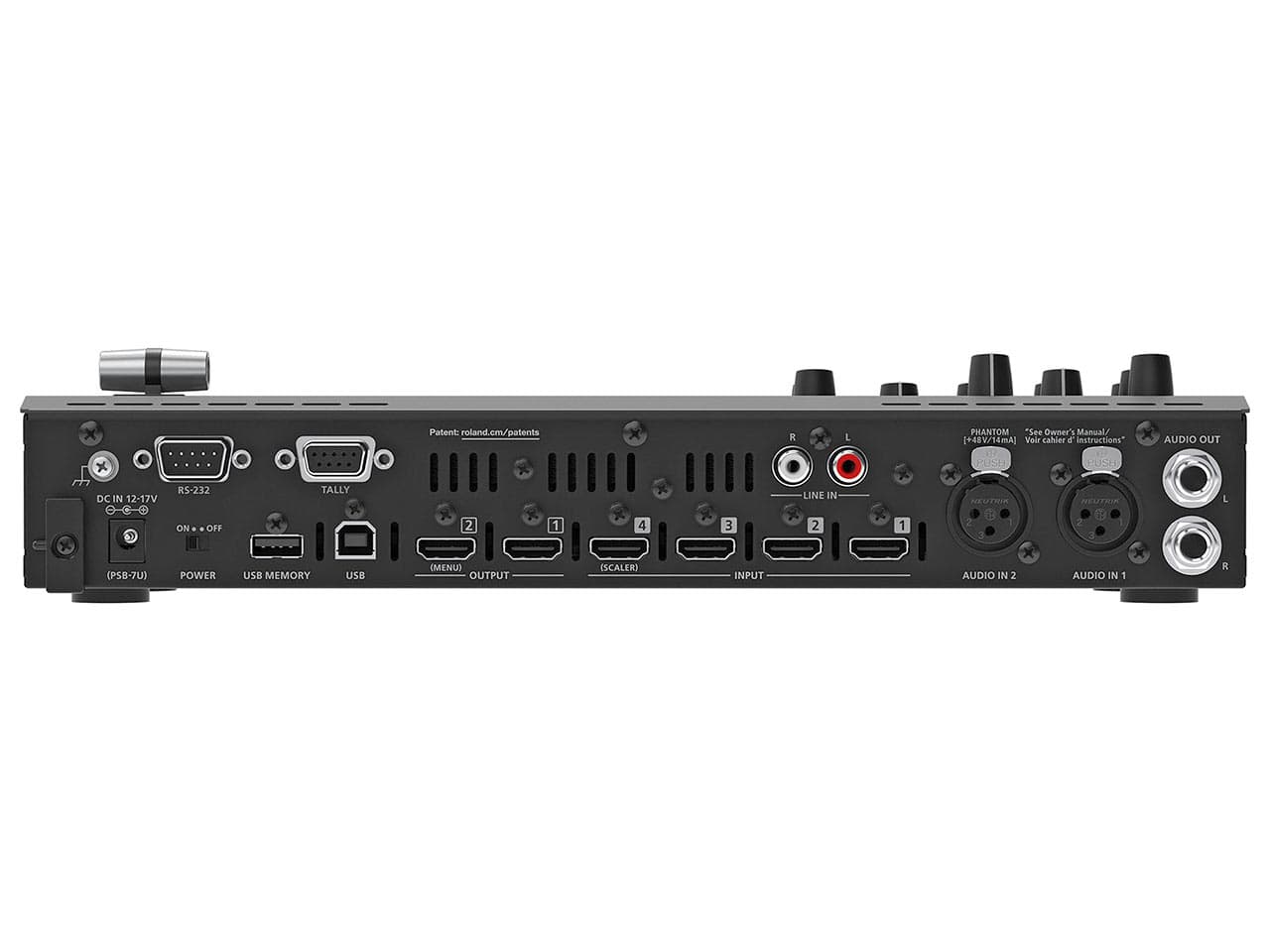

その他の端子 |
USB MEMORY:USB Aタイプ(USBメモリー用)
USB:USB Bタイプ(外部制御用)
RS-232:9ピンD-subタイプ(オス、外部制御用)
TALLY:9ピンD-subタイプ(メス、タリー出力用) |
その他の機能 |
プリセット・メモリー(8個)
パネル・ロック機能
EDIDエミュレーター
オート・スイッチング
オート・インプット・ディテクト |
電源 |
ACアダプター |
消費電流 |
2.1A |
消費電力 |
25.2W |
外形寸法 |
316(幅)×121(奥行)×65(高さ)mm |
質量 |
1.4kg(ACアダプターを除く) |
