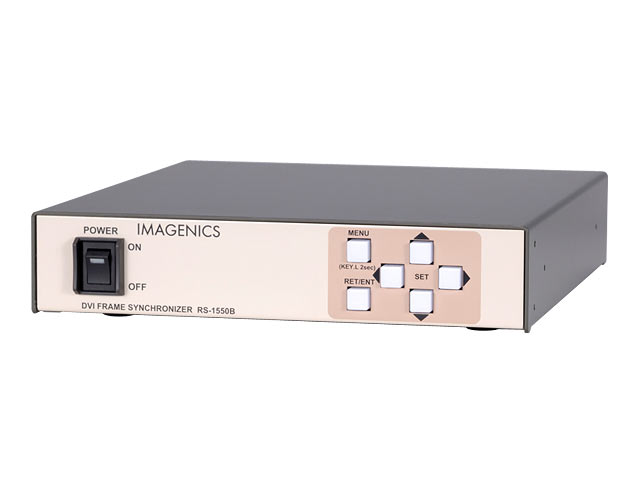

映像信号方式 |
TMDS信号(デジタルRGB 24ビットフルカラー信号またはHDMI系YPbPr 4 : 4 : 4 または 4 : 2 : 2 信号) |
DVI入力 |
DVI Rev 1.0規格準拠 DVI-D24ピンコネクタ(シングルリンク) 1系統
ピクセルクロック 25 MHz 〜 165 MHz
(VGA@60 〜 UXGA@60,WUXGA@60RB,2048x1152RB およびD1〜D5相当のHDMI互換信号) |
音声入力 |
HDMI系信号入力時に限り、リニアPCMステレオ2chに対応 |
入力部EDID(DDC通信)
エミュレーション機能 |
入力端子に接続したパソコンなどのソース機器に、プラグアンドプレイ信号を出力可能。
メニュー設定により、1,920x1,200@60RBほか、ワイド系解像度を含むVGA 〜 UXGAまでの主要な解像度を指定可。
CEA-861D規格に準拠した、720x480p(D2)、1,280x720p(D4)、1,920x1,080i/p(D3,D5)相当のHDMI互換映像も指定可。 |
DVI出力 |
TMDS信号(デジタルRGB 24ビットフルカラー信号またはHDMI系YPbPr 4 : 4 : 4 または 4 : 2 : 2 信号への切り替え可)
DVI Rev 1.0規格準拠 DVI-D24ピンコネクター(シングルリンク) 2系統 |
表示解像度(1種類選択) |
720 x 480(CEA-861D,D2相当) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CEA-861D,D4相当) 1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080i/p(CEA-861D,D3,D5相当) 1,920 x 1,200(Reduced Blanking)0 2,048 x 1,080 2,048 x 1,152(Reduced Blanking)
ご注意:出力系統ごとにRGBまたはYPbPr4 : 4 : 4 または 4 : 2 : 2のカラー選択が可能です。
出力系統ごとに出力解像度を選ぶことは出来ません。
2系統は同一解像度での出力となります。 |
ケーブル補償回路 |
出力系統ごとに独立して設定可能 |
入出力信号間
絶対遅延時間 |
出力フリーランニング時(通常動作): 33 ms 〜 67 ms(出力信号の3フィールド±1フィールド分相当)
入力映像の垂直にフレームロック時 : 約50 ms(ロック位相の微調整はできません) |
メモリー機能 |
100種類
入力解像度ごとの自動記憶再生機能、動作状態の自動記憶再生機能 |
外部制御 |
RS-232C 準拠 D-SUB9 (オス) 1 系統 (電源ON/OFF 以外の全ての制御が可能)
通信フォーマット :9600bps 8BIT ストップビット1 パリティ無し フロー制御無し |
電源 |
AC AC 90 V 〜 AC 250 V 50 Hz ・60 Hz |
消費電力 |
約12 W(最大) |
質量 |
約2.0 kg |
外形寸法 |
幅210 mm×高さ44 mm×奥行230 mm(突起物含まず) |
