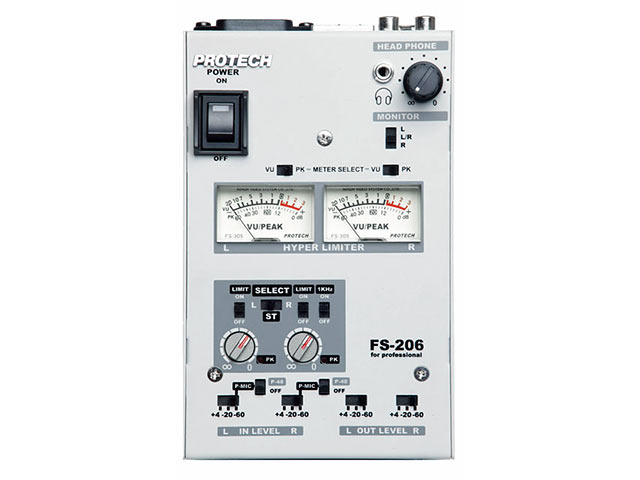

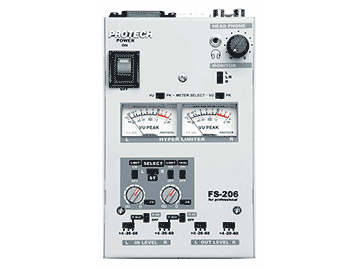

AC電源内蔵ハイパーリミッター FS-206

( 4033 )

オプション

AC電源内蔵ハイパーリミッター FS-206 の特長

1入力2出力、2入力2出力の切換が可能なハイパーリミッターユニットです。音割れ防止、音声レベル均一化に。

付属のACケーブルによるAC電源駆動。キャノン4ピンDC12V駆動も可能（ケーブルは付属しません）。

接続機器に応じて入出力レベルをL/R独立して切り換え可能。

PEAKメーターとVUメーターをL/R独立して切り換え可能。

ファンタム電源搭載。

ライン/マイク混在で使用可能。

AC電源駆動のみのモデルです。バッテリー駆動はできません。

本機のみで音声のミックスはできません。ミックスする場合はミキシングケーブルが必要です。

・電源ケーブル
・取扱説明書

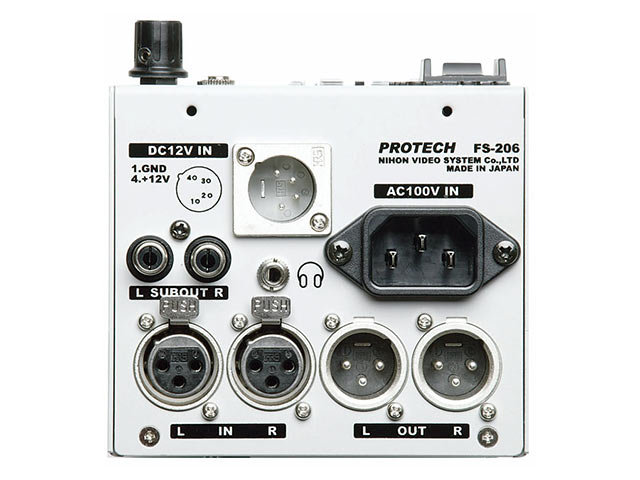

入力部
オーディオ	XLR-3ピン（メス）L/Rx各1
入力レベル	マイク -60dBs連続可変
インビーダンス	ライン -20～+4dBs連続可変 3kΩ±10%
DC	XLR-4ピン（オス）x1 BP-90型コネクタx1
出力部
マスター音声出力	XLR-3ピン（オス）L/Rx各１
サブ音声出力	RCA L/R×各１
ヘッドホンモニター	3.5φステレオミニジャックx１
最大出力	L/R+20dBm
音声出力レベル	L OUT+4・-20・-60dBm R OUT+4・-20・-60dBm 600Ω負荷に適合する電子バランス出力 RCA OUT (L/R)-10dBv アンバランス出力 MONI OUT-6dBs 8Ω以上の負荷に適合するアンバランス出力
統合特性
周波数特性	ライン 50Hz～15KHz±1.0dB MONI 50Hz～15KHz±3.0dB
S/N	53dB以上（-60dBm入力時） 72dB以上（+4dBm入力時） MONI 60dB以下 (30KHz L.P.F使用、入力600Ωブランチ）
歪み率	マイク及びライン　0.2%以下 MONI 2%以下（50Hz～15KHz）
付属回路
ファンタム電源	P-48V(+48V)を各ch毎に装着最大供給電源2ch合計30mA
オシレーター	1KHz
音声レベルメーター	VU/ピーク切換え式 VU/ピークを各ch毎に切換え可能
リミッター	各ch入力側独立　２系統独立　ON/OFF可能
使用電源
外部AC入力	AC85V～125V 最大0.1A
外部DC入力	DC6V～16V 最大0.5A
消費電力	約3W
一般
動作温度	0℃～40℃
保存温度	-20℃～50℃
質量	約1100g
外形寸法	102x161x90mm（幅x高さx奥行き）
